一、目的

1. 规范相关人员的正确操作。

2. 针对PCB元件及焊点的外观不良，及时对制程回馈问题，以改善SMT制程的良率，提升产品品质。

二、范围

所有的神州ALD自动光学检查仪，同时适用于有铅/无铅制程。

三、职责

 1. 操作人员：一般的机器操作（开关机，载入程序，生产测试），日保养

2. 技术人员：负责程式的制作，调整，故障处理，月保养及作业标准的制定。

3. 品质部：稽核操作人员SOP的执行及设备保养。

三、操作步骤

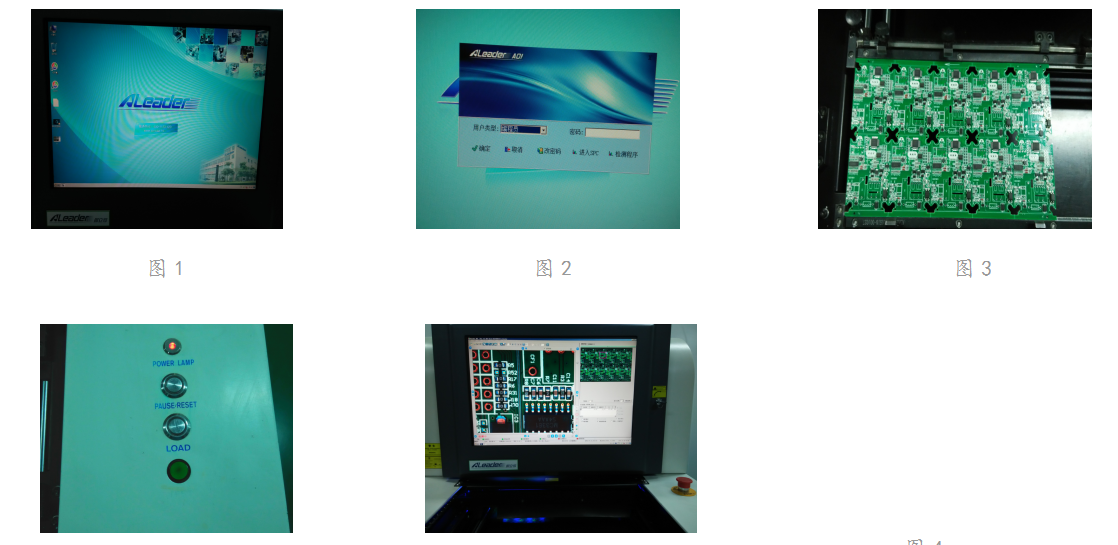

1. 将POWER按钮打开到ON并开启主控电脑开关，机器启动后进入WINDOWS画面，如图1。

2. 点击桌面上的ALD615图标，在对话框里输入用户名和密码或是直接按确认键，机器进行复位，如图2 。

3. 载入需要检测的PCB程序，并调整导轨的宽度。

4. 按正确方向 放入PCB，按机器的右边的LOAD键，机器开始自动检，如图3，图4。

5. 检测完成后机器显示PASS或需确认的不良点图片，左手取出已检测的PCB，右手同时放入另外一块PCB，按LOAD键进行下一块PCB的自动检测，如图5。

6. 在机器自动检测的同时，对前一块已检测的PCB进行确认，如图6：

6.1如AOI机器检测显示PASS，表示检测未发现不良，操作员在每一小片PCB规定的位置打上标记，按顺序直接放入OK品放置区的静电框；

6.2如机器有显示不良图片，操作员则对PCB上对应的元件进行第二次目检确认（参照SMT外观检验标准）：

a. 若所有的不良点经目检确认为AOI误判（假不良），操作员则在每一小片PCB规定的位置打上标记，按顺序放入OK品放置区的静电框；

b. 若显示的不良点经目检确认为NG，操作员则在相应的位置贴上红色的箭头标签，将其放入不良品放置区域的静电框交维修处理，并填写AOI检查日报表；

c. AOI检查出的不良点位或是AOI误判的假不良较多时，应及时通知技术人员处理。

7. 关机：检测结束退出生产画面，主控电脑关机，将POWER按钮打到OFF，关闭设备电源。

四、注意事项：

深圳市小铭打样SMT贴片加工 1. 必须佩戴防静电手环和防静电手套，取板或放板时必须水平拿放，并且要轻拿轻放，不可叠放，防止碰撞；

3. 良品和不良品要分开放置，不良的PCB维修后必须重新检测AOI。

4. 连续出现3片以上相同位置异常必须及时通知技术人员调整设。
