贴片机PCB 夹持工作台上下冲击引起重元器件移位

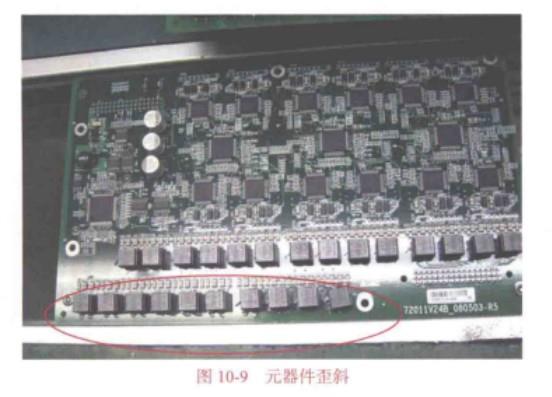

某板过贴片机后元器件歪斜,如图10-9所示。

|案 例

原因

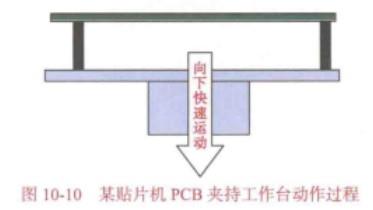

 仔细观察、分析,因为贴片机PCB传送、定位动作太快而引起较重元器件的||移位,如图10-10所示。

对策 | 调整贴片机PCB定位工作台运动速度。

说明 | 贴片后移位,多为引脚跨距小、引脚少、较高、较重的元器件,如电感。
