PCB设计基础知识1部分：如何将您的组件

所以，你在Autodesk鹰一个原理图设计有纸上的电路，但真正的挑战来了。你怎么把所有的电气理论转化为实际的物理设计？这些天的工程师做的一切，从原理图PCB布局，并没有把它摘下别人来完成它的线，它是所有关于你。虽然这可以给你一个新的挑战，PCB布局可能是一个最令人兴奋的和有益的PCB设计部分。这就像一个巨大的谜团等待被一些原始思维和创造性解决。你在哪里开始呢？你需要将你所有的元件。

有些事事先知道

有几件事情你要在你的头后面，你去改变你的原理为物理的电路板布局，包括：

PCB设计是一门艺术

很多工程师把PCB布局的过程更像一门艺术。如果你给你的示意图，一百个不同的工程师，那么你会得到一百种不同的板的布局都有其独特特点。不同于原理图的设计，都是基于数学的终结，你的PCB布局更加灵活多变。

人们可以做一些单纯的走线和过孔相当有创意。

因此，你要记住一件事你做的PCB布局–当没有正确或错误的方式去做。你选择如何将您的组件和完整的路由都是一个独特的表示你的设计视角。对于一些人来说，这可能是一个有点压倒性的第一，这就是为什么我们要坚持用这个博客在一个非常简单的设计。我们只有少数的组件，你可以把你的时间地点，更换，并可能重新再做一遍。

刚刚获得舒适的全过程。

你需要考虑制造

在一天结束的时候，你可能会设计一个PCB有了身体上的你。因此，你需要思考在你的脑海里你去设计。第一个是元件定位。当你把志同道合的元件板上，像一组电阻或二极管，你需要确保他们总是朝着同一个方向。为什么？这将使你的板更容易安装，测试，检查你的制造商。

第二点要考虑的是你如何放置你的组件的相互关系。当你完成董事会交给给您的制造商，他们要把它通过钎焊炉连接所有的部分你裸露的电路板。如果你有更高的组件，阻塞较小的，那么你可能会得到一个板背面与连接不良焊点。放置元件时，时刻注意他们的大小不是你的二维空间，而且他们的高度和宽度。一个全面的名单，部分位置提示，

一定要将小部件在一个可靠的焊接过程中较大的前。

想想你的路由

不用说，很多初学的设计师，把他们的成分太贴近他们的第一个布局才用完的时候启动路由错误。这是最常见的集成电路都需要连接在你的板销很多。如果你不把这一部分足够的呼吸的空间，那么你可能运行的空间和将要开始布局从头。放置元件时，总是想着你怎样的路线，并留下足够的空间之间的部分使过程简单。

定义你的过程

而你的元件布局和布线过程充满了创意无限的机会，我们认为从一个结构化的过程，在心里就好。这并不意味着扼杀你的创意，但只是提供一个基础，你的创造力会成长。一旦你知道了墙壁的限制，你要去哪里，然后你可以自由设计你。的过程中，我们将使用完成贴片过程包括：

• 步骤1–你会先示意你早点完成，把它变成一个新的PCB布局

• 步骤2–你然后把你的所有部件和旋转，努力减少长度和交叉airwires（稍后）。

• 步骤3你完成了你的–安置过程中通过调整你的主板布局的尺寸以备路由。

这是所有的细节，你需要知道的开始。让我们跳到一些实用的PCB布局策略。

第一步：将你的图–成板的布局

如果你一直伴随在我们的原理图的基础系列，那么你应该有一个完整的原理图，像我们的下面。

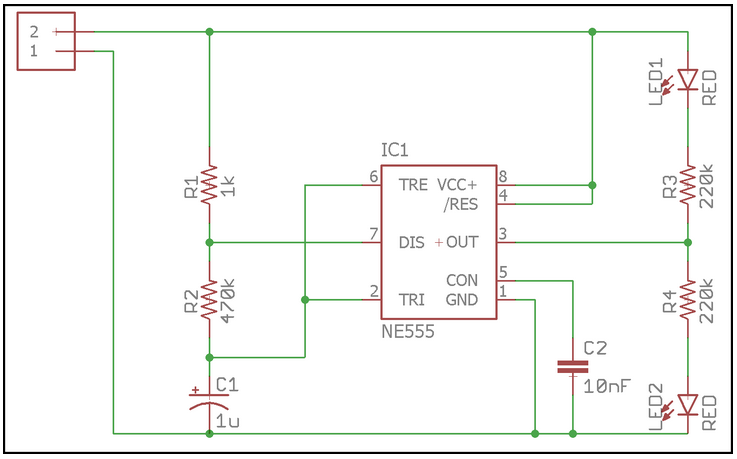

我们的完整的LED闪光灯示意图，我们会变成一个PCB布局。

但如果这是你第一次来就一定要看第一部分原理基础知识，第二部分，和第三部分让自己加快速度。把你的电路图PCB布局，这样做：

1. 从打开你的原理图工程Autodesk鹰控制面板

2. 在你的界面上，选择SCH）图标这将生成一个基于你的原理图的元件和布线的PCB布局的过程。

3. 选择是如果你得到一个警告对话框说。BRD文件不存在，你想从你的原理图的创建。

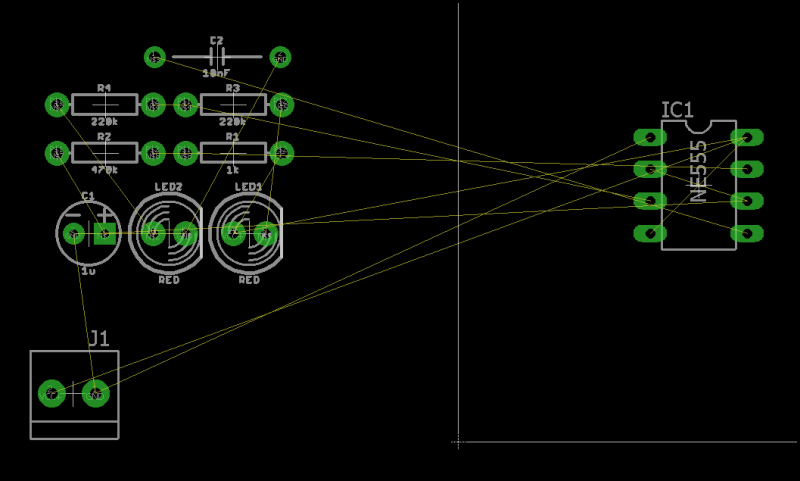

当你把你的原理图为PCB布局文件，你会得到一个新的窗口，看起来像这样。

这是你的空白PCB布局帆布你将开始你的PCB设计之旅。让我们花一点时间来谈谈你所看到的情况这是你全新的。这里有一些事情要做笔记：

• 你看到代表你的主板布局的物理尺寸的白色方形轮廓。这会是你将你所有的部件。

• 你所有的组件目前剩下的方形轮廓外。布局过程的下一阶段是移动每一块到这个区域。

• 你会注意到一堆之间的组件连接线。这些被称为airwires。你也可能听到它被称为ratsnest。这些airwires帮助你了解你的组件的连接。

现在，让我们开始移动和旋转你的部分内的电路板空间。

步骤二–放置和旋转组件

好吧，这是我们需要保持灵活的方向我们提供。你有你的空白板布局，你如何选择你的组件，最终还是你。在一个典型的PCB元件布局的过程中，大多数工程师会把他们所有的边缘成分，如USB端口、电源插孔，标题，等等。这些零件粘在那里，由董事会确定放置在机械外壳。

在边缘部分，工程师将会去把最大的组成部分。如有大量引脚的集成电路将产生巨大的影响的哪些部分需要被放置在它周围。我们的例子的设计正好包含一个芯片，你可以用这部分作为你的第一个地方。这里的如何：

1. 选择移动在你的界面左边的工具。

2. 左键单击在中间的IC1组件并将其拖在你的板的轮廓。你会注意到所有的airwires移动的部分。

3. 现在继续转动部分如你所想的右键单击。每回合会旋转90度。

4. 最后，继续

   左键单击你想把你的IC

我们有我们的IC放置在左下角的板，准备好更多的。

现在你已经得到了最大的一部分在你的布局设置，这将有助于一吨时将您的所有其他组件。在放置过程中剩下的全部给你！还不确定从哪里开始？这里有一些提示：

保持你的连接尽可能短

你的目标是把你所有的零件的一种方式，最大限度地减少长度和横在你的组件airwire联系过。不兼容的部分一起，永远记住，你可以在多个层的路线，所以一些纵横交错的airwires不会杀了你的设计。

调整你的airwires不断

当你继续调整你的零件的位置，你的airwires可能需要重新计算。当你把一种新的零件或旋转一个现有的，一定要选择飞线工具在你的界面左边重画所有你airwires。这个工具会给你一个实时更新你的位置决定影响你的airwire连接。

避免重叠的部分

所有这些绿色圆圈和白色轮廓的物理方案的一部分，你的每一个部分，他们需要装配室。如果你最终重叠的那些绿色的圆圈，这会对你的身体会露铜，然后你会得到一个不愉快的短路。一定要永远离开房间组件之间的时刻。

玩得高兴!

元件贴装过程中是一个谜，等待着被你的创造性的努力解决了。记住，没有正确或错误的方式把你的部分，只是不同深浅的优化，你会发现。把你的时间，并享受这个过程尽可能的。下面你可以看到我们是如何决定将我们的部分，但如果它看起来像你的，然后它不出汗。这是什么使你的设计独特。

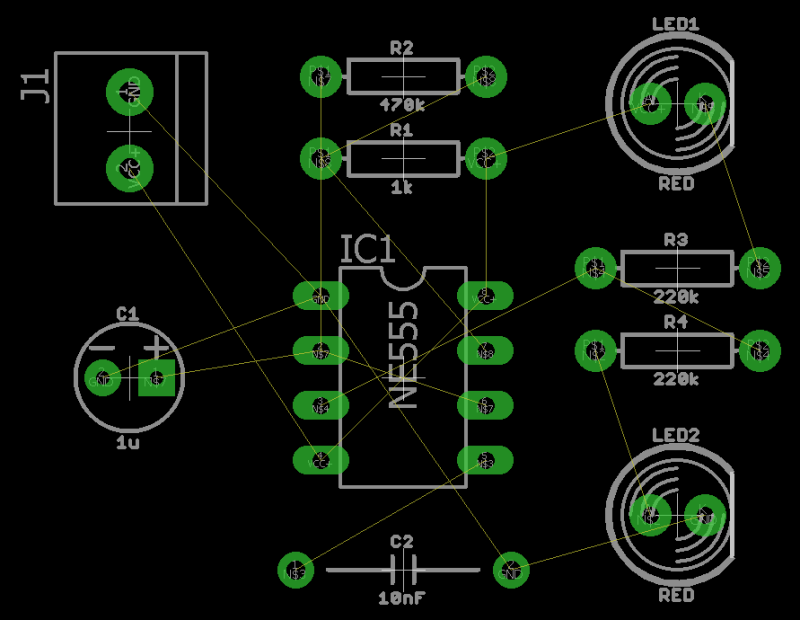

你的部分安置像我们一样吗？希望不是，设计你的方式！

笔记：有时你可能想把一堆零件一次。而不是单独做这，你可以组部分，然后使用移动工具，这里的如何：

1. 选择群组在你的界面左边的工具，然后选择你想用的零件组左移键每个部分或按住左键单击和拖着箱子在你想要的部分。

2. 你所有的部分你将现在将被高亮显示。下一步，选择移动在你的左手边的工具和接口按Ctrl单击右键将它们作为一组

3. 最后，把你的地方你想放置的

   左键单击完成他们的位置

步骤3–调整你的板形

好吧，这一点你已经得到了你所有的组件放置。你有没有发现它的创意，或是一种尴尬的第一次？继续做一次又一次，直到你进入元件布局流程；然后你就明白魔术。在这一点上，所有的辛苦工作，伟大的工作！现在我们完成了定义你的电路板布局的尺寸与这些步骤：

1. 选择移动在你的界面左边的工具。

2. 左键单击在你的PCB版图轮廓的右上角，然后拖动，指向你的组件来调整角的大小。

3. 左键单击再次完成那个角落，然后继续和右下和左上角的重复这个过程。

一旦完成，你应该有一个更小的PCB布局轮廓，依偎你的所有成分在一起像我们下面的一个高效、紧凑的封装：

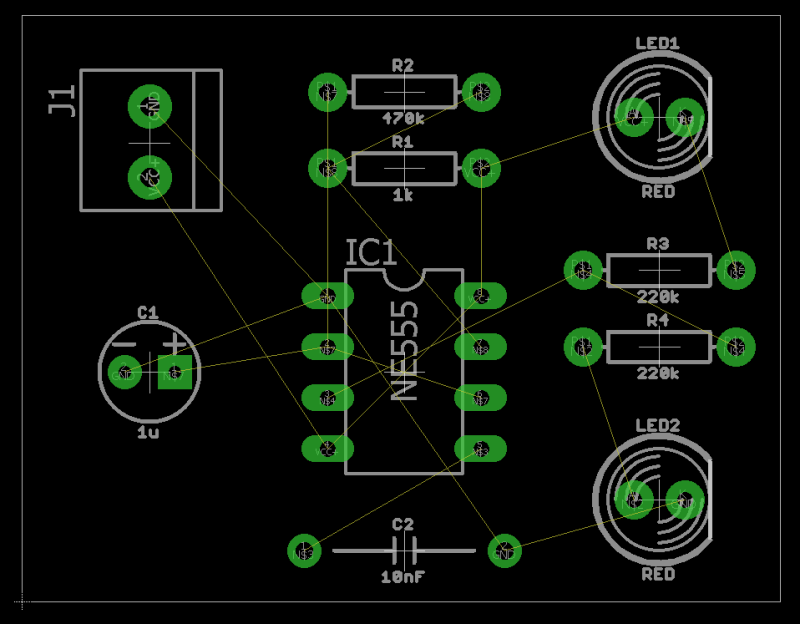

我们缩小我们的PCB布局轮廓雀巢我们所有的零件。

元件布局的成功

要走的路，你做到了！你已经成功地将所有的组件在你的第一个PCB布局。有句老话说的是这样的–PCB布局90%布局10%路由。这还只是像真的一样。你如何决定你的组件将最终决定你的工作多么简单的路由将在未来。你确定你的airwires尽可能短？如果是这样，那么你可以指望你的PCB设计过程的最后一个10%是轻而易举的事。

你可能想在你的组件放置过程几次只是看看有什么样的不同的结果，你可以试试。你练习的越多，你越会发现能更好的每一次让你布置的小细节。不要害怕尝试！这一部分的游戏是所有关于艺术工程。享受创意的努力，我们期待在我们的PCB布局基础系列再次见到你。这是下一个：

• PCB布局的基础部分2–这里你将学会如何把所有这些组件你放置和路由在一起走线和过孔。

• PCB布局的基础部分–这里你将学习如何运行设计规则检查（DRC）和添加一些润色你的布局与铜倒有些丝网。

•
