焊点表面残留焊剂白化

来源:CLTPHP     时间:2020/04/09

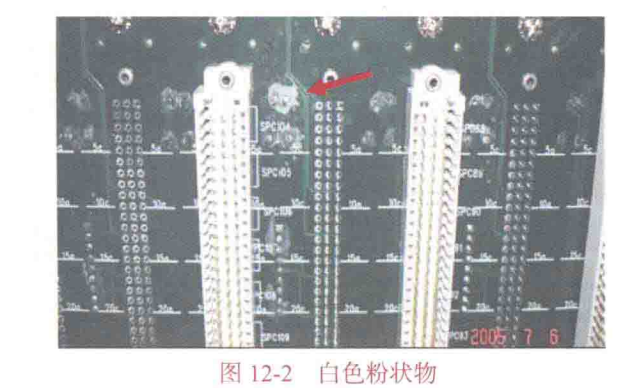

焊点表面残留焊剂变成白色粉状物,轻轻一碰就掉,如图12.2所示。

20200409/5895d78906bef7596c8bcf287fda5239.png

原因

用红外光谱(FT_IR)分析,白色残留物与松香的图谱近似,如图12—3所示,
说明其为焊剂残留物。之所以出现白色粉末.是F}1于清洗时没有洗干净,部分

焊剂溶解,使原本结晶状的焊剂残留物海绵化,在光线的作用下呈现白色。

20200409/d909e392bebe84b3741680ecc86d661d.png


案 例

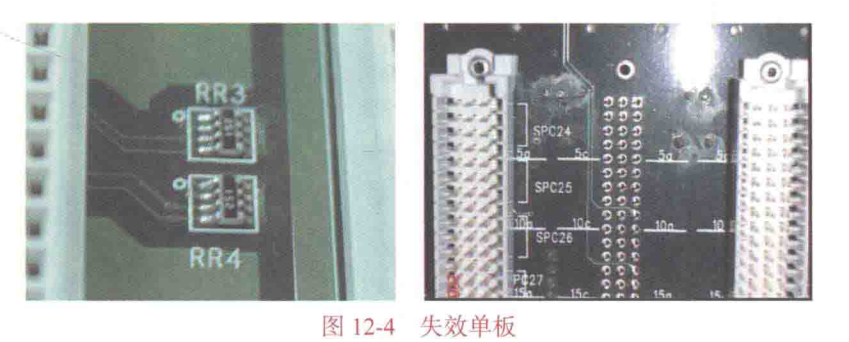

如图12—4所示为某失效单板的局部照片,可以看到焊点表面有很明显的白色焊剂残留物。

20200409/be2d9ad4a1d64d78b3e0554aa73d7cc4.png

深圳小铭打样SMT贴片加工:对策


(1)严格使用合格的焊丝并按规程操作

(2)一定要清洗干净或干脆不清洗。
