自己动手DIY制作PCBA样板打样的方法

来源:本站     时间:2020/03/13

如果您自己的是动手能力强的可以进行自己动手DIY制作PCBA样板打样的方法

自己动手DIY制作PCBA样板打样的方法

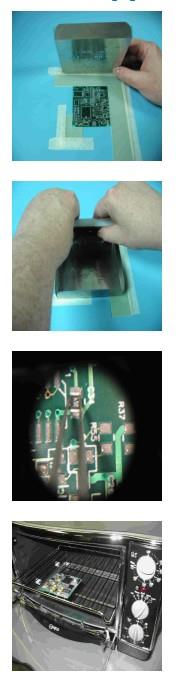

 单击以放大步骤1 - 设置原型钢网模板

1.将大型L形板支架放在平坦的表面上并将其粘贴以防止其移动。

2.将PCB放入电路板支架中。

3.将小型L形板固定器放在PCB旁边并将其粘贴,以防止移动。

4.将模板对准PCB SMT焊盘图案(SMT焊盘)。

5.将原型模板粘贴在大型L形板支架上。


 点击放大步骤2 - 使用原型模板涂抹焊膏

1.将焊膏放在模板上,使其位于孔图案的一侧。

2.将吸水扒刀片放在焊膏外面的模板上。将其从垂直方向倾斜15至20度(朝向焊膏)并将其拖动并将焊膏拖过孔图案。在刮刀上对模板施加轻微到中等压力。小心地将模板从PCB上抬起(UP)。


 单击可放大步骤3 - 放置SMT组件

       使用镊子或手动真空放置工具将SMT部件放置在PCB上。如果SMT部件位于PCB的两侧,则首先使用最小的SMT部件填充侧面。在填充和回流后,在侧面重复使用较大SMT部件的过程。这个顺序将使最大和最重的部件在回流期间倒挂,减少它们掉落的可能性。

 点击放大第4步 - 回流PCB

1.预热烤面包机回流炉至少五分钟。

2.将烤箱设置为烘烤并将温度设置为最高烘烤温度设置(450至500 degs F)。

3.在将PCB放入烤箱之前,用刀片或锋利的刀片切割一块温度标记(413 degs F),然后将其放在靠近大型组件(PLCC或QFP)的板表面上。确保您可以通过烤箱门看到温度标记。

4.当温度标记熔化时,将电路板从烤箱中取出。
