PCB设计既是艺术又是科学。在处理迹线宽度，层叠，原理图等时，需要考虑大量的技术诀窍和测量。然后，您将通过元件放置进入PCB设计的艺术方面，这就是事情变得有趣的地方。

事实是，没有“正确”的方式来放置组件，而这种自由最终使PCB布局过程变得如此满足和创造性。这完全取决于您和您想要设计的内容。这并不是说你可以做任何你想做的事。您创建的数字设计需要以其物理形式制造，这仍然是令人羞愧的现实，这就是为什么您需要遵循以下10个提示来充分利用您的元件放置流程。

组件放置有什么重要意义？

有一种常见的说法是这样的 - PCB设计是90％的放置和10％的布线。这完全准确。花时间准确放置组件将使您的生活变得更加容易，同时还可以为您的电路板提供最佳的电气性能。但是，如果你不小心打击你的组件会发生什么？

浪费了几个小时。当你发现你的某些部件甚至没有足够的空间来布线时，你可能会为自己制造一个噩梦，因为你把它们包装得太紧了。最糟糕的元件放置工作可能会导致需要从头开始重新启动整个电路板。

  假设您确实放下了一些组件和痕迹，并将文件发送给您的制造商。接下来你知道你可能会得到一块板，这是行不通的，因为你的零件没有正确焊接（稍后会详细介绍）。

丑陋的美学。让我们面对现实，因为我们喜欢对称和精确的工程师，并且没有什么比看到一个在组件放置过程中没有得到适当的爱和关怀的电路板更令人不安的了。这只是懒惰。

合理？这是真正的踢球者 - 没有普遍的“正确”方式来做到这一点。为100位不同的工程师提供原理图，您可能会获得100种不同的布局。这就是PCB布局过程被视为艺术过程的原因。

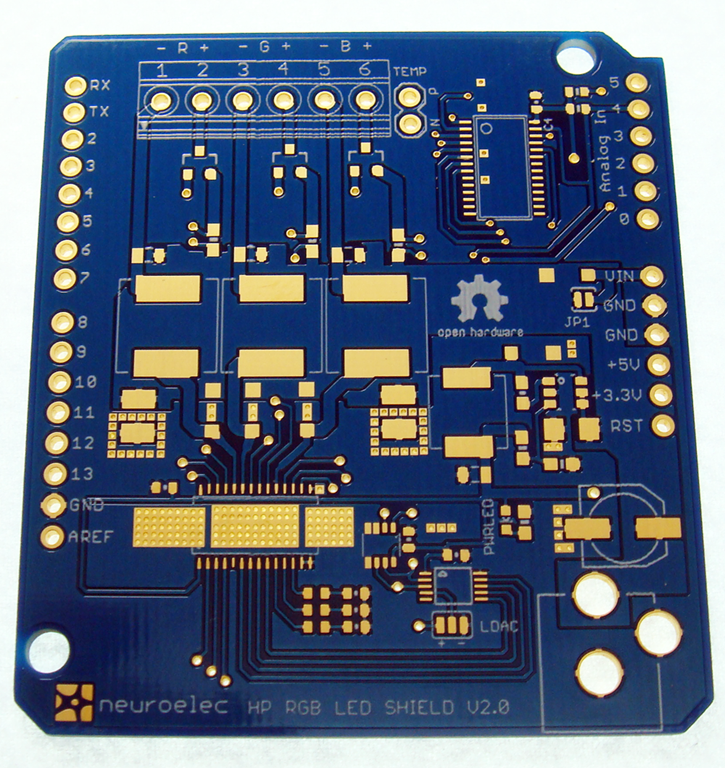

不错，PCB精心设计的PCB的艺术性和优雅性令人眼前一亮。对称性，部件放置，这么好！ （图片来源）

不是所有“正确”和“错误”模糊概念的粉丝？这里有一个提示，看看您是否正在进行元件放置。丢弃所有零件后，在Autodesk EAGLE上的自动布线器上转动。如果您没有达到至少85％的完成评级，那么这是一个好的迹象，您需要在组件放置上花费更多时间。

深圳市铭华航电SMT贴片：现在我们已经开始了解为什么让我们继续介绍一些您可以在第一个设计项目中使用的实用技巧！
