您的PCB是如何制造的

 你不知道的事

·

这就像一个三明治

对你刚刚设计的印制电路板（PCB）是如何制造的感到好奇的？ 直到我在Youtube上发现了一大堆制造商的视频，并几乎睡着了，试图通过所有技术细节进行筛选。 这并不是说印制电路板制造过程本身就很乏味，还有很多令人着迷的机械装置，以及大量的人工和爱情都融入到整个组合中。 这只是非常非常干燥地解释。

因此，如果您在完成设计，将其发送到制造业务以及想知道在您的新PCB上获得一个盒子后会发生什么，这个博客是为您准备的。 让我们在三明治的帮助下，用简单的带你了解您的PCB是如何制造的。

三明治要做什么？

老实说，三明治比喻并不完美。 但是，我越想尝试一种理想的物理表示方式来制造PCB，三明治就越适用。 你已经有了你的顶层和底层（面包），你的内层（肉，奶酪，调味品），而且所有东西都聚集在一起形成一个完整的整体。



你的典型PCB层叠，看起来就像一个三明治，

在我们开始之前，重要的是要知道PCB是在包含大量其他PCB的巨大面板上制造的。 也许他们都是你的，或者有时他们将多个设计结合在一起，以节省每个人的钱。 我们将在下面讨论的过程将用于制作一个完整的多人游戏板，如果您只是处理1-2层设计，那么涉及的步骤就会减少。

第1步 - 购物清单

获得PCB的第一步是从你开始。 就像为下一个三明治杰作组装购物清单一样，您需要将所有设计文件放在一起交给制造商，包括：

·

Gerber文件 - 该文件提供了制造商需要了解的有关铜层，阻焊层和丝网印刷的所有信息。

·

·

钻孔文件 - 该文件将帮助您的制造商了解您的主板上每个钻孔的尺寸和位置

·

·

网表文件 - 这个方便的文件将帮助您的制造商了解您的所有组件将如何连接在一起。

·

一旦你将所有的设计文件交给你的制造商，那么它就是时间！

第2步 - 选择你的肉和奶酪

在第2步中，制造商将创建PCB的内部工作。 这从一个巨大的胶片印刷机开始，它创建了PCB的顶部和底部内层图像。



使用光绘机创建顶层和底层图像。

快速的一面说明 - 大多数晶圆厂房屋甚至不再使用电影。 激光技术可以直接在PCB上形成图像，从而切断电影中间人。

激光绘图仪在工作。

第3步 - 将肉和奶酪结合在一起

接下来，使用某种树脂（基本上是工业强度的胶水），将为您的内部PCB层创建的图像层压到铜面板上。 然后该面板涂覆一层感光膜。

在这一点上，现实生活中的人将采用铜面板，在其上照射紫外线，并让科学接管，以硬化感光膜并创建您的铜设计图案。

将PCB图像层压到铜层上以显示您的设计图案。

第4步 - 融化奶酪，请

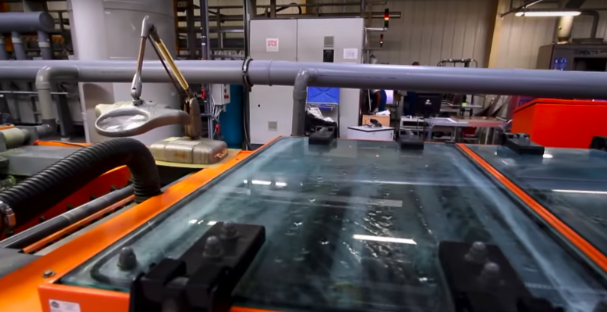

现在您的铜设计在面板上了，现在是时候让舒缓的碱性电池将所有的东西融合在一起！ 这个过程可以去除任何额外的铜挂，只留下您在设计过程中创建的原始图案。

没有什么能像舒缓的碱性电镀浴一样去除PCB上多余的铜。

第5步 - 让一切都很酷

现在是时候看一眼，确保一切都看起来不错。 一些方便的检测软件将用于比较新创建的铜面板与原始设计数据，以确保一切准确。

第6步 - 用调味品去疯狂

接下来，是时候给你的三明治添加一些美味的调味品了。 在这个过程的另一个阶段，另一个认证的人将拿走你的铜面板，添加一些箔层，并用预浸料层（基本上是一层玻璃纤维和一些胶混合在一起）顶部。

这种新形成的一组层然后由于一些强烈的热量和压力而粘合在一起。 当从烤箱中拉出时，这些组合层就形成了PCB的外层！

您最近使用铜箔，铝箔和预浸料粘合的PCB。

第7步 - 希望你想要瑞士奶酪

现在您的铜面板被移到钻孔机上，钻孔机为您的通孔组件和过孔钻一些孔。 这些钻机非常花哨，可以自行切换钻头。



这是一台数控钻孔机，为PCB和元件和通孔添加了一些新的孔。

第8步 - 让它全部腌制

随着调味品的到位，是时候让所有东西坐在一起腌制。 在这个过程中，您的铜制PCB板被给予一个轻松的铜浴，它将包括钻孔在内的每个表面都涂上一层铜层。



巨大的铜路径覆盖了一层铜层的PCB表面。

第9步 - 这是面包时间

现在是面包的时间了！ 这个过程就是在PCB面板的外层上创建铜图案。 当你切片成新鲜出炉的面包来完成你的三明治杰作时，制造商将为你的PCB的顶层和底层外层创建图像。 这与我们在步骤2中看到的过程完全相同。



在这里我们再次，这次为我们PCB的外层创建图像

就像以前一样，将这些图像放在铜面板上，并覆盖另一层光刻胶膜，最后通过紫外线来显示您设计的铜箔图案。

第10步 - 敬酒面包

现在，外层铜图案被揭示，您的整个面板在另一个放松的铜浴中清洗。 这些印制电路板太简单了！

第11步 - 添加一些梅奥和芥末

我们正在接近制造过程的最后阶段，所有层都完全组装完毕。 此时，机器将在PCB面板的顶层和底层涂上一层防焊层。 这有助于防止生锈和意外的电气连接。 阻焊膜超级容易识别 - 这是许多PCB具有的传统绿色（或蓝色，如Arduino）。



该商标为绿色，可保护印刷电路板免受PCB阻挡。

第12步 - 鳄梨使一切变得更好

鳄梨使一切变得更好，丝网印刷适用于您的印刷电路板。 现在，您的铜面板将通过巨型喷墨打印机进行馈送，该打印机在白色印刷中添加了一个便利的图例，以帮助您放置组件。



关闭丝网印刷为您几乎完成的PCB添加的所有细节。

第13步 - 把三明治放在一起

好的，现在是时候把你的三明治放在一起成为一个完整的整体。 您的裸板PCB已准备就绪，现在需要一些组件。 在添加任何部件之前，您的PCB面板首先通过飞针或电网测试仪进行一系列电气测试，以确保没有任何开路或短路。



电气测试PCB的两种方法之一 - 飞行探测器。

第14步 - 修剪所有额外的东西

我们都是工程师，没有人喜欢杂乱的三明治，所以让我们把多余的肉和奶酪切下来给狗。 就您的设计而言，包含您所有PCB的巨型面板现在通过一台铣削机床，该铣床将所有单独的电路板切除。



该PCB面板将通过铣床运行以分割出单独的电路板。

第15步 - 检查您的杰作

在他们添加元件到您的PCB之前，您的电路板将通过经过认证的人员进行的最终检查过程。此人将查找任何化妆品问题，包括划痕和不正确的孔尺寸，以及将您的机械图纸与物理板进行比较。

第16步 - 带上芯片

现在是时候对这个三明治杰作进行一些最后的修改，以形成一个完整的膳食！ 您的制造商现在将所有表面贴装（SMD）元件放置在您的PCB上。 这个过程使用像机器枪一样的组件分配器，每小时可抽出超过230,000个零件。 然后，您的电路板将通过熔炉，在那里焊膏将液化并粘合PCB的表面。



深圳市铭华航电SMT贴片加工厂：一个贴片机将贴片元件扔掉，就像没有人做生意一样。

接下来，您的电路板被交给另一个经过认证的人员，他们将手工装配所有通孔（THT）组件，包括任何电容器和线圈。

第17步 - 全部吃

终于，您的三明治和完成的PCB现在准备好享受！ 在制造过程的这个阶段，您的电路板将在接触针的床上进行最终的电气测试。 如果一切都检查完毕，是时候给你的设计一个最后的保护层，以防止灰尘或湿气。

第18步 - 清理一切

噢，我们终于完成了。 你可以开始清理你最近消化过的三明治中的所有面包屑。 在制造方面，您的PCB得到真空密封，装箱，然后运送到您的门或办公桌。



最后完成一块PCB，并连接所有组件！

这是一个包装，伙计

你有它，完整的多人PCB制造过程用18个简单的英语步骤。 制造PCB是一项令人难以置信的，由过程驱动的努力，涉及大量的人力，机械和科学。 因此，下次您制造PCB时，我们希望您能更好地理解将您的数字位和字节转换为完整的物理电路板所需的所有爱和劳力。
